機房建設,機房改造,機房布線,做的好不好直接關系到你這個工程的整體施工工藝，因為機房是最容易被業主看到的，所以一定要重視！今天北京公裝裝修|機房工程公司(13811461536),就來談談弱電機房布線工程方面的施工質量要求！互聯時代的軟硬件非常重要,但是它們穩定運行的基礎——機房建設水平更重要。機房應具有高可用性,高可靠性,高安全性,可擴容性和網絡資源豐富等特點。

以下將著重介紹北京機房建設綜合布線系統工程相關知識。

一、基本介紹

綜合布線系統是智能建筑系統設計的基礎，對于現代化的大樓來說，綜合布線系統就如體內的神經，它采用了一系列高質量的標準材料，以模塊化的組合方式，把語音、數據、圖像和部分控制信號系統用統一的傳輸媒介進行綜合，經過統一的規劃設計，綜合在一套標準的布線系統中，將現代建筑的三大子系統有機地連接起來，為現代建筑的系統集成提供了物理介質。可以說，結構化布線系統的成功與否直接關系到現代化的大樓的成敗，選擇一套高品質的綜合布線系統是至關重要的。

綜合布線系統須在建筑物各部分功能確定后，方能正確選擇其系統類型并設計出符合使用要求的系統結構，以達到經濟、適用的功能，并應為未來的擴充發展留有余地。綜合布線系統是一種較完善的集成化通用傳輸系統，適用于建筑物中多種信息的傳輸。使智能建筑內相關操作和控制系統實現信息共享并能做出連鎖反應。它主要適用于商務環境和辦公自動化環境。

綜合布線系統是一個由非屏蔽阻燃全系列產品組成的開放系統體系，采用模塊化設計，物理上為星形結構，邏輯上為總線結構，這樣既有利于系統連接和擴充，保持很高的靈活性；同時也能保證信息傳輸?shù)母咚俾省藴噬戏?/span>EIA/TIA568商用建筑物配線標準和常用通信標準，兼容多個廠家的產品設備，支持各種模擬信號、數字信號、語音、數據和圖像的傳遞以及控制信號和弱電信號的應用。

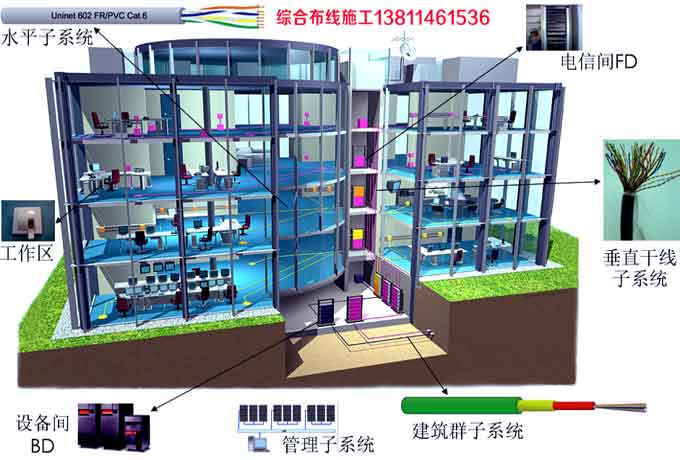

一般的,結構化綜合布線系統可以劃分成六個子系統：

1 工作區子系統

2 水平子系統

3 垂直干線子系統

4 管理子系統

5 設備間子系統

6 建筑群子系統。

二、綜合布線方式

機房的綜合布線系統直接影響到未來機房的功能，一般布線系統要求布防距離盡量短而整齊，排列有序，具體的方式有“田”字形和“井”字形兩種。其中：“田”字形較適用于環形機房布局，“井”字形較適用于縱橫式機房布局。它的位置可安排在地板下和吊頂兩個地方,各有特點,下面分別加以論述：

1、地板布線：

這是一種最常見的布線方式，它充分利用了地板下的空間，但要注意地板下漏水、鼠害和散熱，還應保證在每個機柜下方開鑿相應的穿線孔(包括地板和線槽)。

2、吊頂布線：

該布線方式特別適合于經常需要布線的機房，目前也非常流行，此方式中吊頂內包含了各種布線電源、弱電布線，在每個機柜上方開鑿相應的穿線孔(包括地板和線槽)，當然也要注意漏水、鼠害和散熱。

三、綜合布線內容及做法

具體布線的內容有：電源布線、弱電布線和接地布線，其中電源布線和弱電布線均放在金屬布線槽內，具體的金屬布線槽尺寸可根據線量的多少并考慮一定的發展余地(一般為100×50或50×50)。電源線槽和弱電線槽之間的距離應保持至少5厘米以上，互相之間不能穿越，以防止相互之間的電磁干擾。下面將一一加以闡述：

1、電源布線：

在新機房裝修進行電源布線時，應根據整個弱電機房布線工程的布局和UPS的容量來安排，在規劃中的每個機柜和設備附近，安排相應的電源插座，插座的容量應根據接入設備的功率來定，并留有一定的冗余，一般為10A或15A。電源的線徑應根據電源插座的容量并留有一定的容量來選購。

2、弱電布線：

弱電布線中主要包括同軸細纜、五類網線和電話線等，布線時應注意在每個機柜、設備后面都有相應的線纜，并應考慮以后的發展需要，各種線纜應分門別類用尼龍編織帶捆扎好。

3、接地布線：

由于新機房內都是高性能的計算機和網絡通訊設備，故對接地有著嚴格的要求，接地也是消除公共阻抗，防止電容耦合干擾，保護設備和人員的安全，保證計算機系統穩定可靠運行的重要措施。在機房地板下應布置信號接地用的銅排，以供機房內各種接地需要，銅排再以專線方式接入該處的弱電信號接地系統。

四、應用對象

●銀行、證券交易所、賓館飯店、商店等商務領域；

●各大公司、貿易中心、綜合辦公樓等辦公寫字樓領域；

●大學校園、各大公司建筑物群、政府機構等建筑物群領域；

●各交通運輸領域；

●醫院、急救中心等衛生及健康領域；

●電信、郵政、新聞廣播、電視、出版領域；

●高級住宅、智能小區等居住領域。

五、應用范圍：

由于綜合布線系統主要是針對建筑物內部及建筑物群之間的計算機、通信設備和自動化設備的布線而設計的，所以布線系統的應用范圍是滿足于各類不同的計算機、通信設備、建筑物自動化設備傳輸弱電信號的要求。

綜合布線系統網絡上傳輸?shù)娜蹼娦盘栍校?/p>

模擬與數字話音信號；

高速與低速的數據信號；

傳真機等需要傳輸?shù)膱D像資料信號；

會議電視等視頻信號；

建筑物的安全報警和自動化控制的傳感器信號等等。
